4MDE - Maschinendatenerfassung per Soft- oder I/O-Hardware von Alt-/Neumaschinen

Automatische Datenerfassung von Zuständen, Prozessdaten, Energieverbräuchen uvm.








Informationsmaterial
E-Mail-Anfrage

Herausforderung

  • Sie haben Werkzeugmaschinen oder Produktionsanlagen mit hohen Stundensätze = Kosten und Erfassen die Maschinendaten nur durch Mitarbeiter?
  • Sie haben die Notwendigkeit zur Automatisierung und Laufzeitverlängerung (mannlose Schicht)?
  • Sie wollen/müssen Engpassmaschinen maximal ausnutzen? Goldratt: "Jede vergeudete Minute sind hier entscheidend"!
  • Sie wollen unproduktive Zeiten (Betriebsbereit, Störung...) aufspüren und durch Echtzeitinteraktion minimieren?

Lösung

  • Maschinendatenerfassung per OPC UA Server/Client-Software oder I/O-Hardware zur Erfassung von Laufzeiten (z. B. Einrichten/Rüsten, Automatikbetrieb), Maschinenzustände (z.B. Störung), Produktionsmenge, Zyklenzahl, Hübe, Vorschub, Energie-/ Druckluftverbräuche, Fehler etc.
  • Echtzeitdatenerfassung und Email/SMS-Alerting bei bestimmten Maschinenzuständen
  • Detaillierte Auswertungen und Schichtvergleiche. Getrennte Kalkulation mit Mensch-/Maschinenstundensätzen.
  • Intelligente Stillstandsklassifikation automatisch oder manuell auf BDE-Terminal oder z.B. SIEMENS 840D HMI direkt

Funktionalität

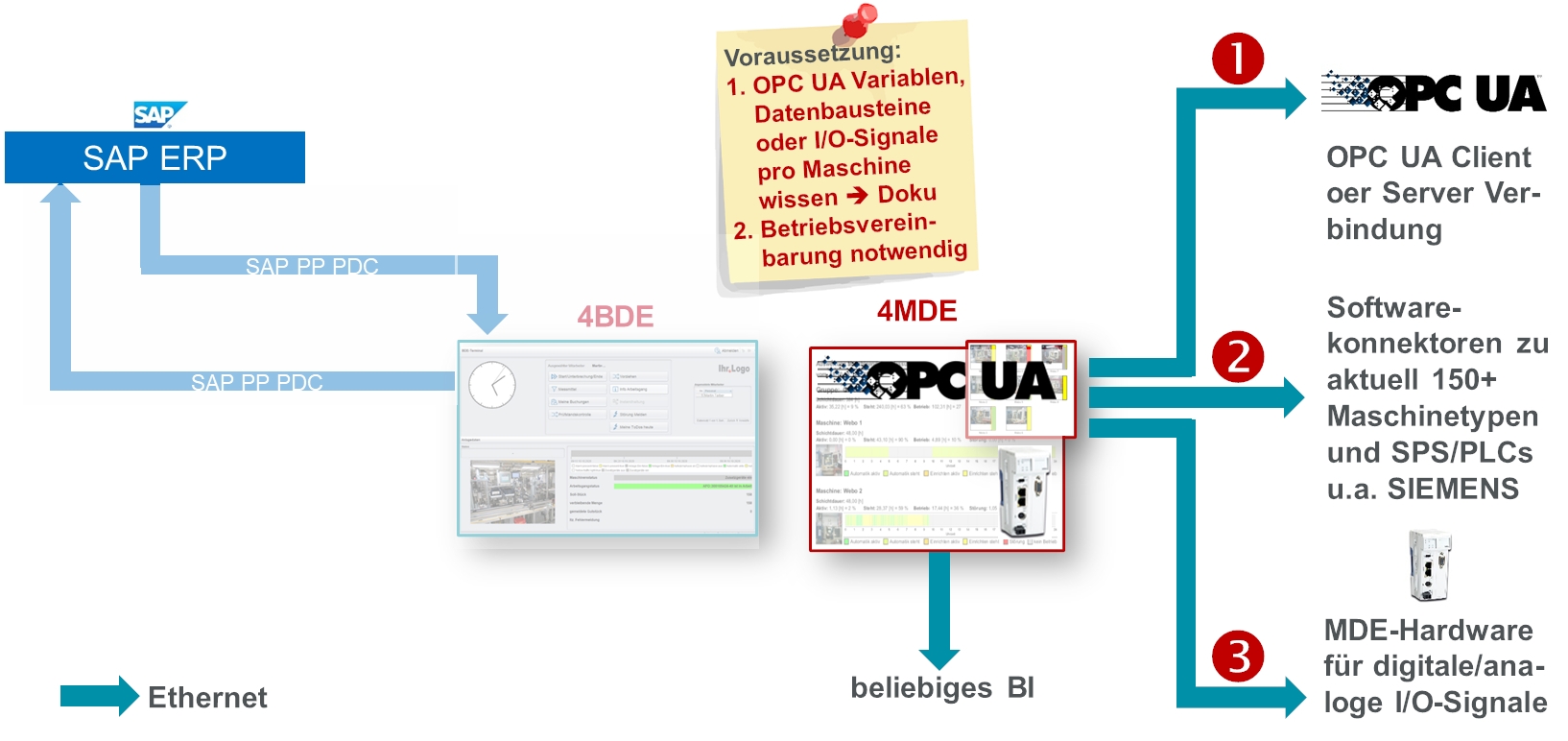

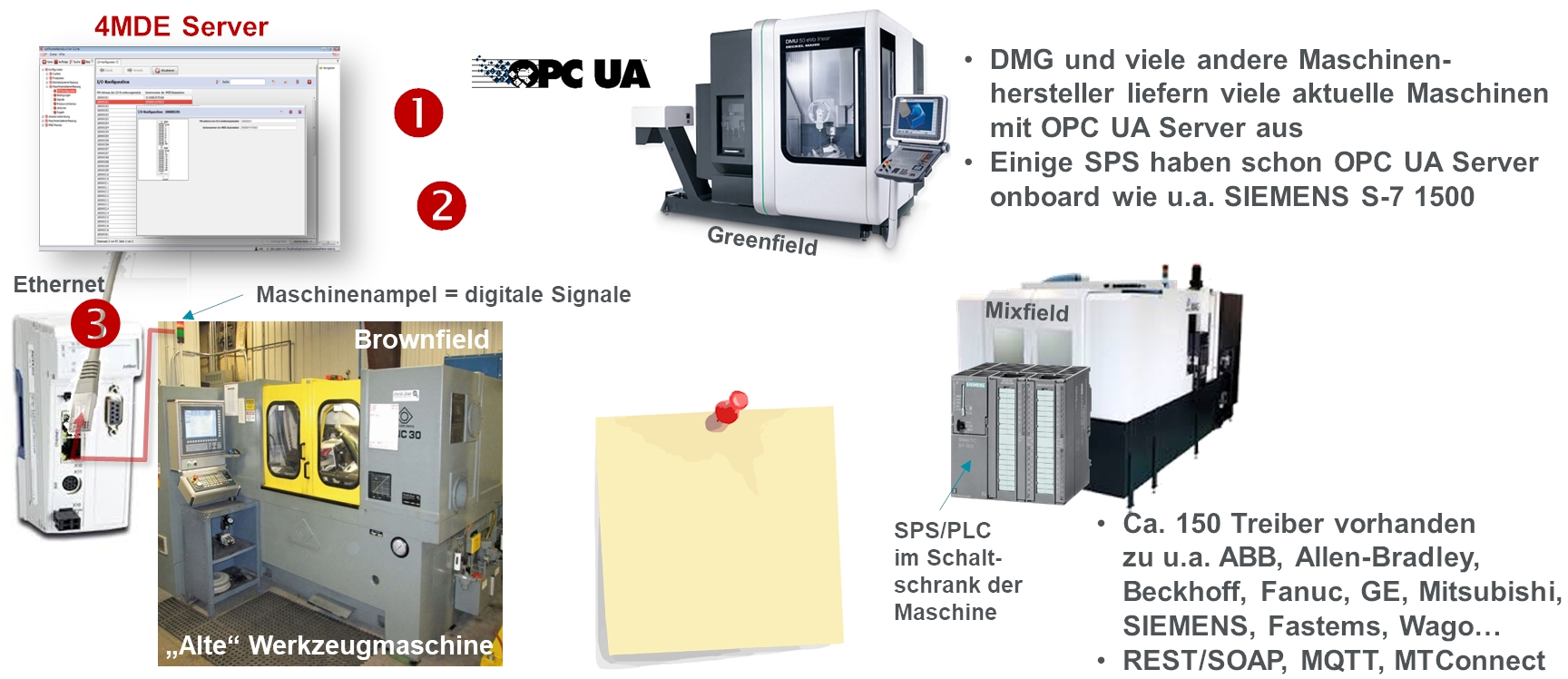

Mit 4MDE können entweder über Hardware (digitale oder analoge I/O-Signale) oder Softwarekonnektoren / OPC (zu netzwerkfähigen Maschinen, SPS/PLC) Maschinensignale erfasst werden. Im ersten Fall besteht der Lieferumfang aus:

  • der Erfassungshardware (MDE-Basisstation sowie I/O-Erweiterungsmodul),
  • der MDE-Serversoftware sowie
  • der MDE-Monitorsoftware.

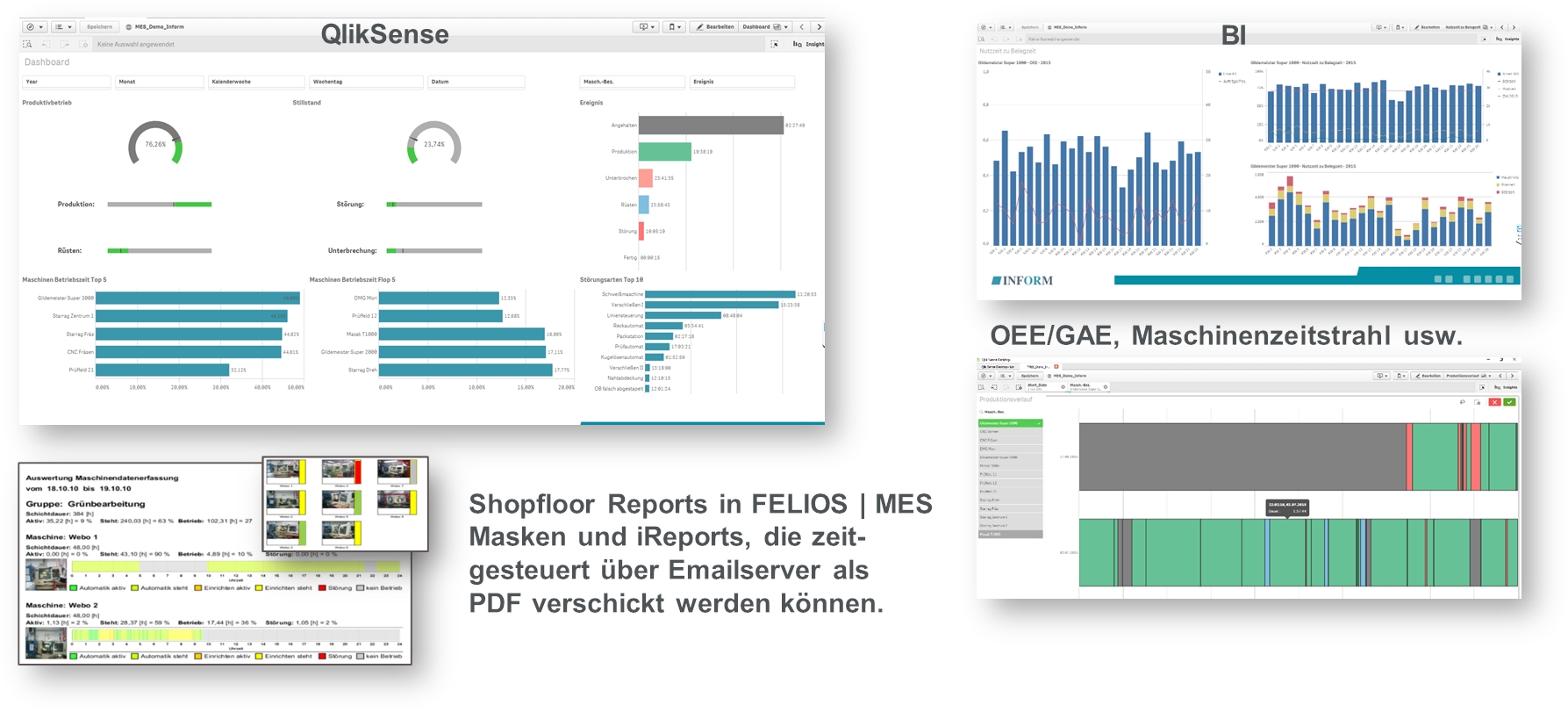

Mit der 4MDE-Erfassungshardware können beliebige Maschinendaten wie Laufzeiten (z. B. Einrichten/Rüsten, Automatikbetrieb), Verfügbarkeit und Zuverlässigkeit,Maschinenzustände (z.B. über Maschinenampel oder SPS/PLC), Produktionsmenge, Zyklenzahl, Hübe etc., Vorschubgeschwindigkeit oder Energie-/ Druckluftverbräuche erfast werden. Sie legen individuell pro Maschine fest was Sie erfassen wollen oder können. Aufgabe des MDE-Servers ist es, die über Ethernet eintreffenden Daten von der MDE-Hardware zu verarbeiten und in der SQL-Datenbank zu speichern. Die MDE-Datenverarbeitung erfolgt mittels eines frei konfigurierbaren Regelwerks. Die MDE-Daten werden mit dem MDE-Monitor ausgewertet. Für den MDE-Monitor werden Floatinglizenzen angeboten, wobei die Anwendung von den Client-PCs aus gestartet wird. Folgende Standardauswertungen werden angeboten:

  • 24h-Zeitstrahl mit Produktivitätskennzahlen für frei definierbaren Zeitraum
  • Kuchendiagramm mit Produktivitätskennzahlen für frei definierbaren Zeitraum
  • Onlinestatus bzw. Zustand der Maschinen

 Es können jede Art von kundenindividuellen Auswertungen erstellt werden.

Einsatzgebiet

  1. Standalone oder mit Anbindung an BI-Lösung
  2. In Verbindung mit 4BDE um Maschinenlaufzeiten nach ERP zu melden

Nutzen

  • Produktivität ↑
  • Transparenz ↑
  • Echtzeitinformation ↑
  • Verschwendungen ↓
  • Kosten ↓
  • komplette Client-/Server-Kommunikation, keine Leitrechner, Umkonfiguration rein serverseitig
  • Hardware: Made-in-Germany, eigenentwickelte Firmware
  • OPC UA: Client/Server entsprechend OPC Foundation
  • Höchste Flexibilität und Individualisierbarkeit
Abkürzungen:
OPC: Open Platform Communications Unified Architecture
UA: Unified Architecture
HMI: Human Machine Interface
SPS: Speicherprogrammierbare Steuerung
PLC: Programmable Logic Controller
ERP: Enterprise Resource Planning

Schnittstellen:

Individuelle Schnittstellen
Maschinen-Schnittstellen
Maschinenverwaltung
OPC
OPC DA
OPC UA
siemens S7
Siemens TIA Portal
Waage-Schnittstellen
Weitere Schnittstellen auf Anfrage

Zielgruppen:

  • Industriebetriebe mit kostenintensiven Produktionsressourcen (z.B. Werkzeugmaschinen, Spritzguss-/Umformmaschinen, Öfen usw.).
  • Einzelteil-/Unikatfertigung, Klein- bis Großserienfertigung
  • Firmen mit älteren Maschinen-/SPS-Steuerungen als auch modernen, netzwerkfähigen Werkzeugmaschinen mit z.B. SIEMENS SPS uvm.

Referenzen:

Anwendungsbeispiele:

Anwendungsbeispiele

Anbieter Kontaktdaten:
software4production GmbH
Herr Benjamin Löffler
Senior Sales Engineer, Prokurist
089/4161406-0
E-Mail-Kontaktaufnahme
Links & Downloads:
Anfordern Online-Vorführung
Termin anfordern
Anwenderbericht
URL anfordern
Software-Exposé und weitere Dokumente (6) anfordern


Funktionen (Auszug):

Analysefunktionen
Anlagenproduktivität (OEE/TEEP)
Archivierung
Asset-Management
Ausschussanalysen
Barcode, RFID
BDE
Bearbeitungszeiten
Benutzermanagement
Berechtigungsmanagement
Betriebsmittelmanagement
Checklisten
Dashboards
Datenbank
Datenerfassung
Erfassung Gründe
Eskalationsmanagement
Etikettendruck
Grafische Visualisierungen
Informationsmanagement
Integration der Steuerungsebene
Kardex-Schnittstelle
Komponentenüberwachung
Korrelationsanalysen
Leitstand
Losgröße 1
Maschinen-Leistungsvergleich
Maschinen-Zustandsübersicht
Maschinenansteuerung
Maschinendokumentation
Maschinenprüfungen
Maschinensteuerung
Mean Time Between Maintenance, MTBM
Mean Time To Repair, MTTR
Mehrbenutzerfähigkeit
Mengenerfassung
Messdaten, MDE
Monitoringfunktionen
MTBF - Mean Time Between Failures
OEE Dashboard
Pausen-Erkennung
Produktdaten
Produktionsberichte
Produktionscontrolling
Produktionsnachverfolgung
Produktionsstatus
Prozessdatenverfolgung
Prozesskontrolle
Prozessschnittstelle
Prüfdatenerfassung
Qualitätsmanagement
Qualitätssicherung
Rechteverwaltung
Ressourcenmanagement
Rezeptverwaltung
Rollenverwaltung
Rüstzeitauswertungen
Schichtwechsel
Soll-Rüsterkennung
Stammdatenkataloge
Stammdatenmanagement
Standarderfassungsbelege
Statistische Prozesslenkung (SPC)
Stillstands-Paretoanalyse
Stillstandserkennung
Störungen
Störungsprotokoll
Visualisierung Verlustursachen
Wartung
Werksübersicht
Zeiterfassung

Preis

auf Anfrage
skalierbar von low-cost bis high-end
Anfrage stellen

Lernen Sie die Software näher kennen! Fordern Sie einen Videotermin für eine persönliche Präsentation an!

Videotermin

Technische Angaben:

webbasiert:
ja
SaaS, Cloud:
ja
On-Premises (lokale Installation):
ja
multiuser-fähig (netzwerkfähig):
ja
mandantenfähig:
ja
Wartung:
im Preis enthalten
Customizing-Option:
gegen Entgelt möglich
Erstinstallation (Jahr):
2009
Anzahl der Installationen:
493
Sitz des Herstellers:
Deutschland
Schulung:
im Preis enthalten
Hotline:
im Preis enthalten
Installationssupport:
im Preis enthalten
Dokumentation:
Handbuch, Online Hilfe, Technische Dokumentation
Dialogsprache(n):
Englisch, Deutsch
Systemvoraussetzungen:
kompatible Betriebssysteme (läuft mit):
Win 11
Win 10
Win Server
Mainframe basierend
Unix basierend
Linux basierend
Mac OS
Mobile Betriebssysteme (unterstützt):
iOS
Android
Alte kompatible Betriebssysteme:
Win 8
Win 7
Datenträger:
DVD
CD-ROM
Download
Flash-Speicher
Zusätzliche Soft- und Hardwareanforderungen:
Maschinendatenerfassung per I/O-Erfassungshardware oder Software (OPC UA Server/Client, REST-Webservices). Die manuelle Stillstandsklassifikation kann am PC, IndustriePC, TabletPC oder per HTML5-Browserseite direkt auf einer HMI/Maschinensteuerung (u.a. SIEMENS 840D) laufen.
