NX Mechatronics Concept Designer (MCD) für einen interdisziplinären Designprozess

NX MCD

NX Mechatronics Concept Designer (MCD) für einen interdisziplinären Designprozess









NX MCD - Vom mechatronischen Konzept bis zur virtuellen Inbetriebnahme

Der NX Mechatronics Concept Designer (MCD) ist eine umfassende Software für die multidisziplinäre Zusammenarbeit. Die Lösung sorgt durch innovative Funktionen für eine verkürzte Markteinführungszeit. Sie setzt unter anderem auf die Wiederverwendung vorhandenen Wissens und bessere Entscheidungsfindung durch Konzeptauswertungen. Mechanik, Elektrik und Automatisierung werden im Designprozess mithilfe von NX MCD interdisziplinär betrachtet und bearbeitet. Die Softwarelösung unterstützt Entwickler dabei, trotz einer Vielzahl von Anforderungen und Parametern den Überblick zu behalten. Fehler in der Produktentwicklung können so in der Regel ganz vermieden werden. Arbeitsprozesse können optimiert oder neu gestaltet werden, ohne dass ein physisches Produkt vorliegen muss.​ ​

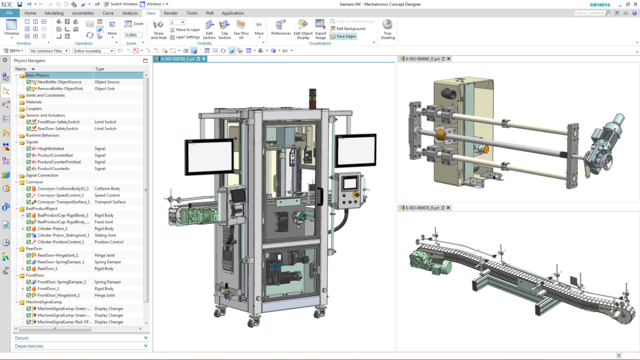

Mit einem benutzerfreundlichen User Interface zur Modellierung und Simulation können schnell alternative Designkonzepte in einem frühen Stadium des Entwicklungszyklus validiert werden. Während rein modellzentrierte Werkzeuge nur die Geometrie zeigen und es dadurch ermöglichen, die Teile zu modellieren, geht die NX MCD Lösung viel weiter. Sie ermöglicht zusätzliche eine kinematische Bewertung des Modells in einer Umgebung, in der physikalische Effekte wirken (z.B. Kräfte, Trägheiten, Beschleunigungen). Die Validierung wird durch die Wiederverwendungsbibliothek unterstützt, aus der schnell Komponenten zum Funktionsmodell hinzufügen können. Die Komponenten enthalten weitere Informationen wie zum Beispiel Geometrien, Parameter oder Kinematiken. Auf diese Weise entsteht schrittweise eine physikbasierte, interaktive Simulation zur Verifizierung des zukünftigen Maschinenbetriebs.

Des Weiteren kann auf dieser Basis dann die Simulation zu einer Virtuellen Inbetriebnahme ausgebaut werden. Dabei werden dann elektrische Verhaltensmodelle und/oder eine Steuerung zu der bestehenden Simulation hinzugefügt und gekoppelt. Die Kommunikationsschnittstellen hierzu sind bereits im NX Mechatronics Concept Designer integriert.​

Vorteile​

  • Bessere Koordination in Projekten zwischen Mechanik-, Elektro- und Automatisierungsteams über ein einheitliches Datenmodell​
  • Vermeidung von Beschädigungen der Maschine durch risikofreie Simulation​
  • Vermeidung von Risiken schon bei der Planung, durch frühzeitige Simulation​
  • Erhebliche Zeitersparnis bei gleichzeitiger Erhöhung der Sicherheit während der Inbetriebnahme​
  • Reduzierung der für die Inbetriebnahme benötigten Zeit um bis zu 70%​

Mechatronisches Co-Design​

  • Identifizieren Sie Integrationsherausforderungen früher im Entwurfsprozess​
  • Umfassende Sichtbarkeit und schnellere Reaktion auf Veränderungen​
  • Rückverfolgbarkeit zwischen Anforderungen, Funktionen, logischem und physikalischem Design​
  • Einfache Entwurfsverifizierung und Fehlerbehebung durch Cross-Probing zwischen logischen und physischen Installationen​

​Zusammenarbeit mit jedem Lieferanten, unabhängig von CAD-System und Version​

  • Senkung der Gesamtkosten durch Eliminierung der Abhängigkeit von bestimmten CAD-Systemen​
  • Eliminierung der Datenmigration zwischen CAD-Versionen​
  • Einfache und schnelle Zusammenarbeit mit neuen Lieferanten in einer sicher verwalteten Umgebung​
